ООО "СВЧ решения"
Мы — это молодая компания, которая разрабатывает и производит изделия обработки сигналов, такие как СВЧ фильтры, направленные ответвители, делители мощности, планарные L и C элементы.
Мы осуществляем полный цикл производства СВЧ-фильтров и других изделий — от разработки топологии до изготовления и измерений.
Компания разрабатывает и выпускает:
- Фильтры - полосно-пропускающие, полосно-заграждающие, фильтры верхних и нижних частот;
- Направленные ответвители и делители мощности;
- Планарные катушки индуктивности и конденсаторы;
- Усилители СВЧ диапазона.
Наша цель: обеспечение предприятий и исследовательских лабораторий высококачественными СВЧ-изделиями по доступной цене.
К конкурентным преимуществам компании можно отнести следующее:
- Высокое качество производства;
- Оперативность и гибкость при рассмотрении задач любой сложности;
- Короткие сроки выполнения заказов;
- Низкая стоимость серийной продукции и новых разработок;
- Значительный опыт ведения разработок в СВЧ диапазоне.

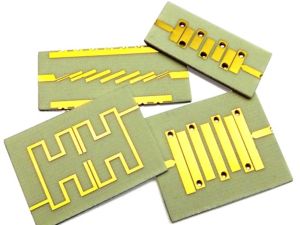

Микрополосковые фильтры
Микрополосковые фильтры получили большое распространение благодаря малым габаритам, высокой добротности и температурной стабильности, технологичности в производстве, высоким электрическим характеристикам, низкой стоимостью и большой допустимой входной мощностью. Фильтры удобны для применения в широкополосных, высокоселективных системах во входных и выходных цепях. Наша компания проводит расчёт, моделирование и изготовление микроволновых фильтров на распространённых СВЧ материалах: начиная от простого стеклотекстолита FR4, продолжая известными Rogers и Arlon, заканчивая поликором ВК-100. Компания предлагает широкий выбор типов соединителей для реализации большинства задач.
Полосно-пропускающие фильтры

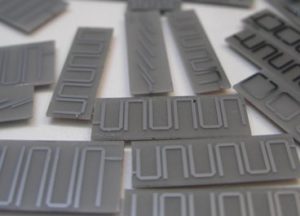

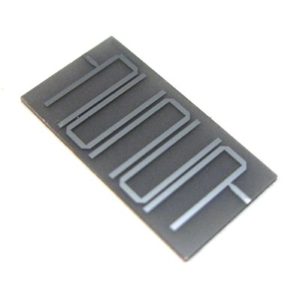

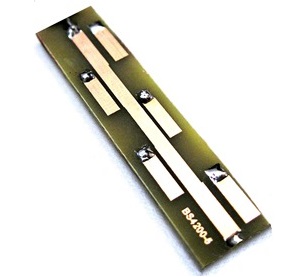

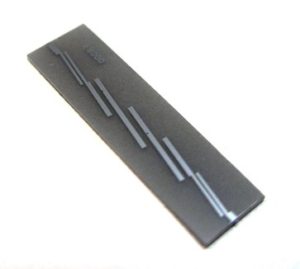

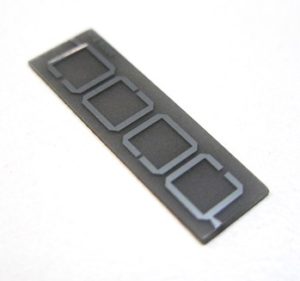

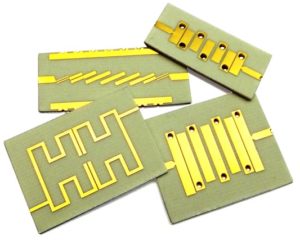

В производстве успешно освоены известные и распространённые конструкции фильтров, основанные на шпилечных резонаторах различного вида; параллельно-связанных микрополосковых резонаторах с боковой связью; заземленных четвертьволновых отрезках резонаторов; со встречно-стержневой структурой.
Относительная полоса пропускания как правило находится в диапазоне от 5 до 80 %.

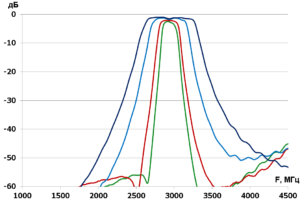

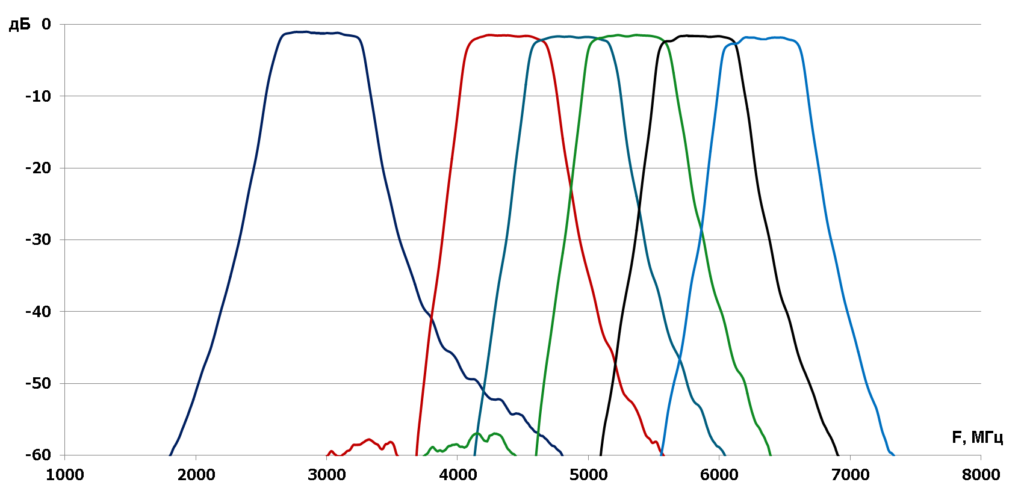

На графике представлена серия фильтров с относительной полосой от 6 до 23%.
На графике представлены фильтры серии «H» с абсолютной полосой пропускания 620-640 МГц на частотах от 3 до 6,5 ГГц.
Полосно-заграждающие фильтры.
Фильтры нижних частот. Фильтры верхних частот
Фильтры нижних частот (ФНЧ) пропускают составляющие спектра на низких частотах и подавляют нежелательные составляющие на высоких частотах, в то время как фильтры верхних частот (ФВЧ) действуют обратно – на верхних частотах пропускают, на нижних – подавляют.

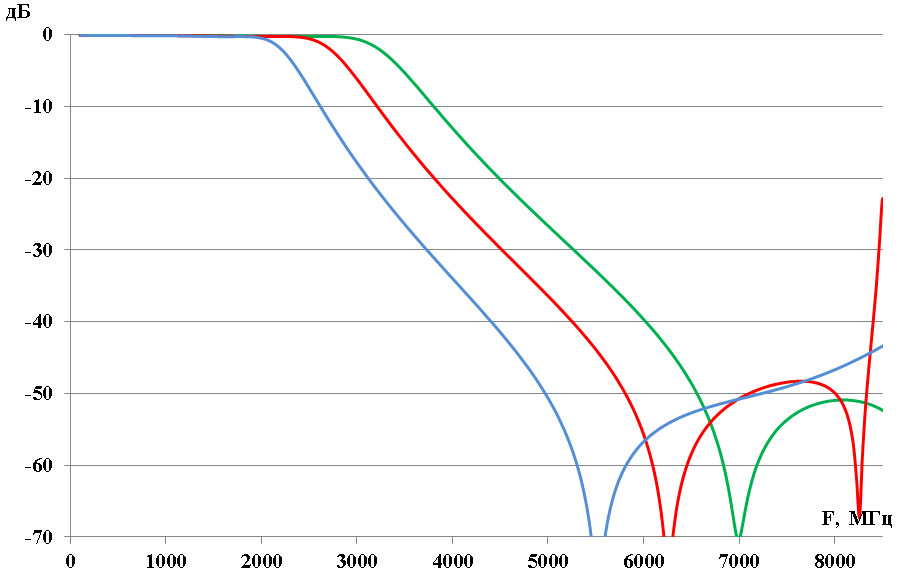

На графике представлены характеристики фильтров нижних частот.
Полосно-заграждающие фильтры (ПЗФ), или режекторные фильтры, применяются в том случае, когда необходимо подавить нежелательный сигнал в одном конкретном диапазоне частот. На оставшийся диапазон частот (вне полосы режекции) полосно-заграждающие фильтры практически не влияют.

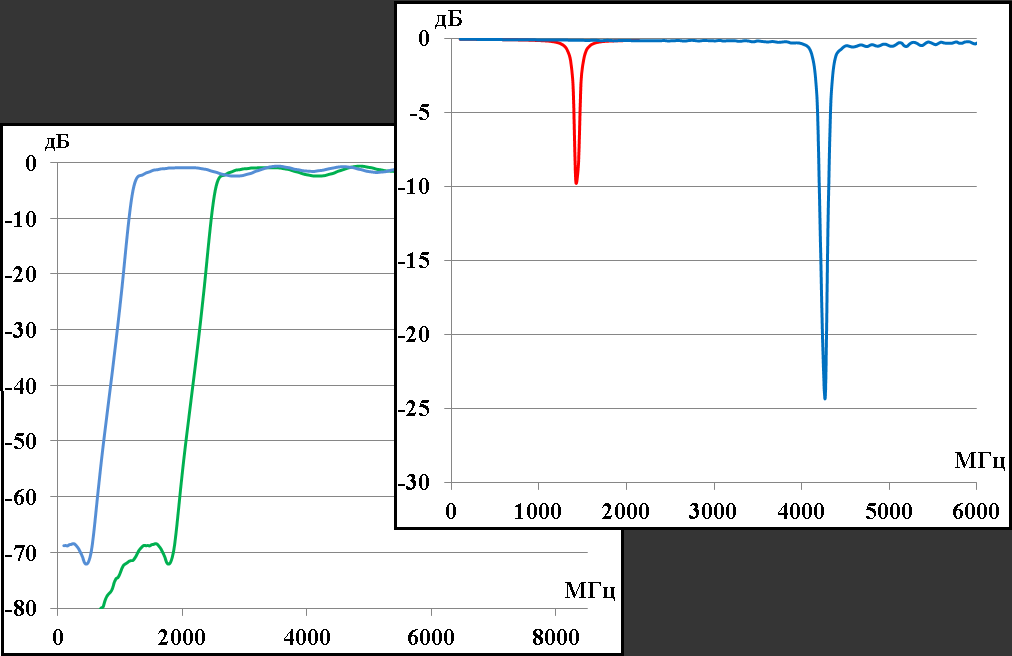

На графиках представлены характеристики фильтров верхних частот и полосно-заграждающих фильтров.
Делители мощности. Направленные ответвители

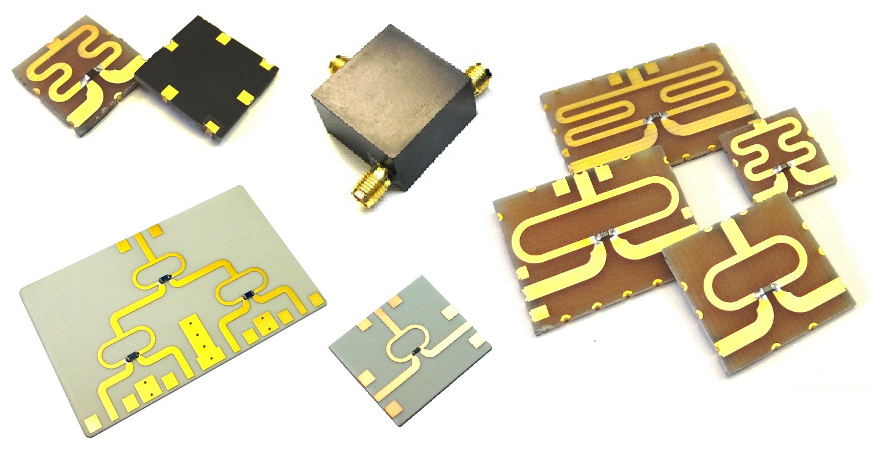

Делители (сумматоры) мощности позволяют разделять сигнал на два и более синфазных сигнала. Кольцевой делитель мощности обеспечивает хорошую развязку между выходными плечами, хорошее согласование, малые потери в широкой полосе частот.
Направленные ответвители (НО), исходя из своего названия, необходимы для направленного ответвления энергии. Как правило, по одной («первичной») линии передачи проходит большая мощность, по второй линии — «вторичной» — небольшая ответвлённая часть. Направленные ответвители характеризуются переходным ослаблением, направленностью, развязкой, рабочим затуханием в первичной линии.

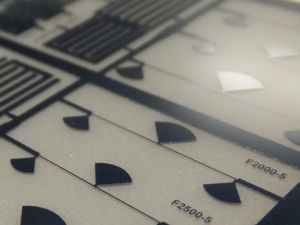

Планарные катушки индуктивности и конденсаторы

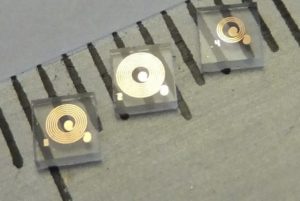

Основными характеристиками планарных катушек индуктивности являются добротность Q и далёкая от рабочего диапазона собственная резонансная частота.

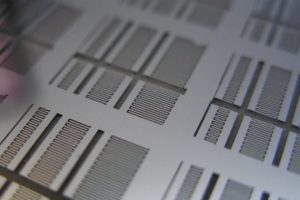

Конденсаторы встречно-штыревого типа позволяют получить точные значения ёмкости. Они весьма просты в изготовлении, так как не требуют диэлектрической пленки и слоя вторичной металлизации. Ёмкость таких конденсаторов при сравнительно небольших габаритах составляет до 10 пФ.
Планарные катушки индуктивности и конденсаторы легко встраиваются в электрические схемы интегрального исполнения.
Усилители СВЧ диапазона

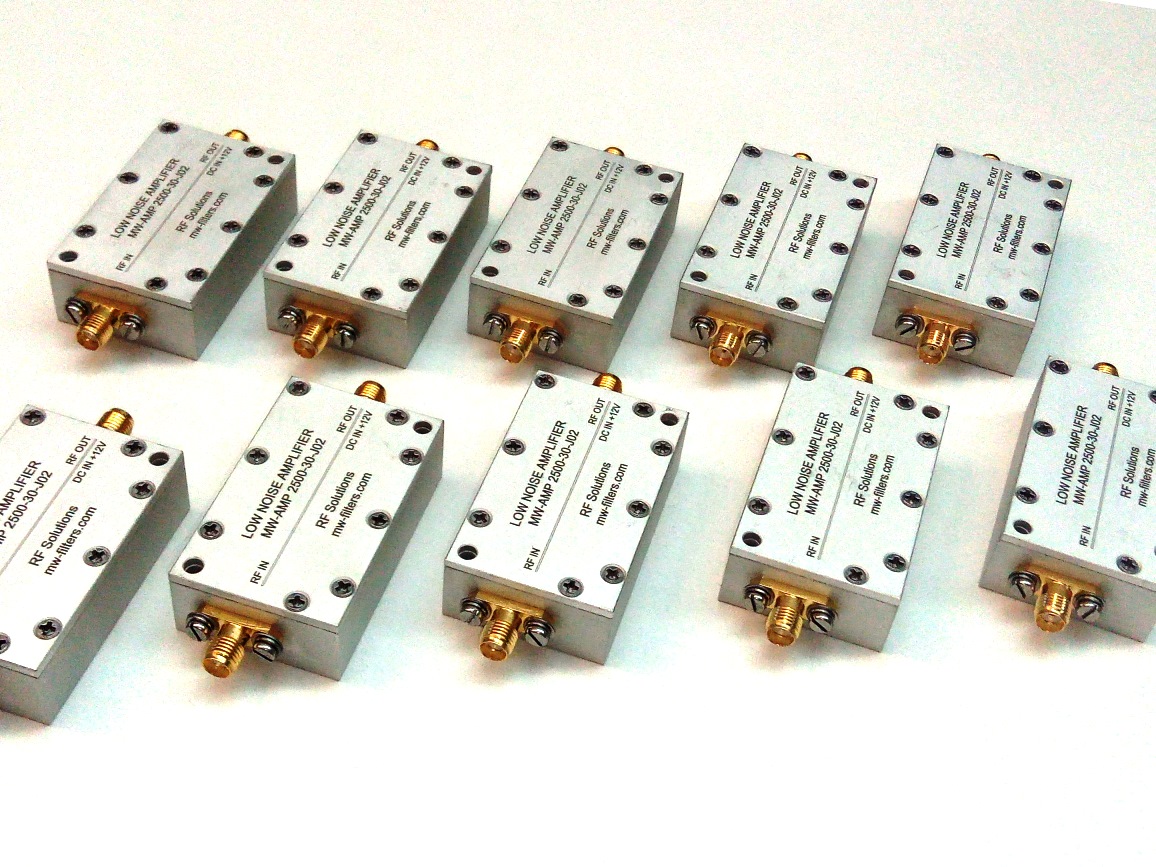

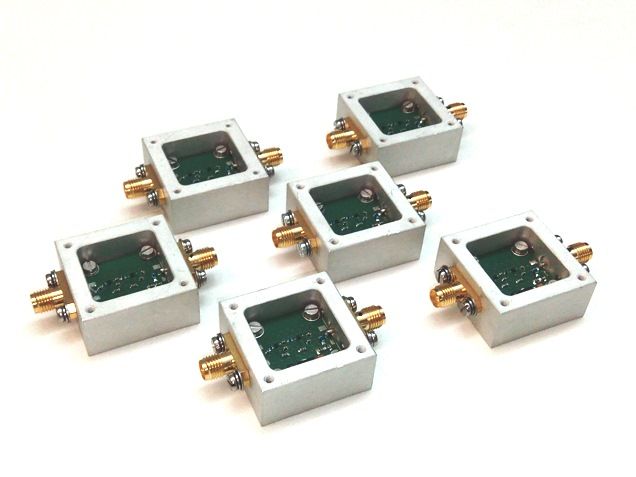

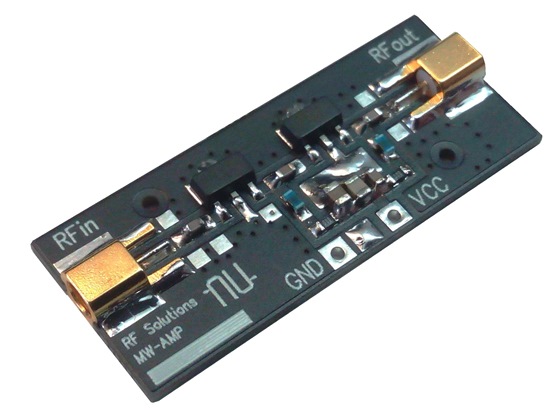

Компания также проектирует и выпускает усилители СВЧ диапазона. Освоены в производстве универсальные широкополосные усилители, малошумящие усилители L — и S — диапазонов, мощные усилители VHF.
Усилители могут применяться в аппаратуре промышленного и специального назначения, измерительной технике, научной аппаратуре.
